Ochranné panely CNC strojov

CNC Machine Guard Panels sú zarámované zvárané sieťové panely používané na vytvorenie definovaného obvodu okolo CNC obrábacích centier, CNC sústruhov, rezných oblastí a automatizovaných obrábacích buniek. Zváraná sieť poskytuje viditeľnosť zariadenia, zatiaľ čo oceľový rám vytvára pevnú panelovú štruktúru. Otvor pletiva, priemer drôtu, rozmery panelu, profil rámu, povrchovú úpravu a montážne detaily je možné špecifikovať z rozloženia stroja.

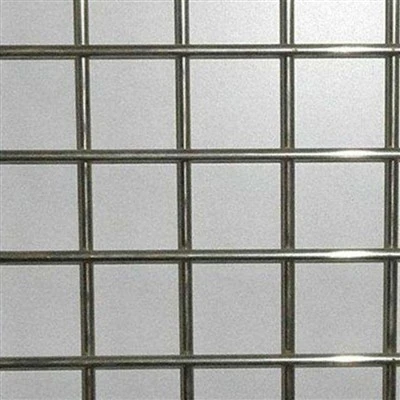

Výplň zo zváranej sieťoviny
Oceľové drôty sú odporovo zvarené na každom priesečníku, aby vytvorili plochý, rovnomerný povrch pletiva. Veľkosť otvoru a priemer drôtu sa volí podľa požiadaviek na prístup, rozmerov panelov a požadovanej tuhosti.
Oceľový rám
Sieťka je upevnená v oceľovom ráme, aby sa zachovala geometria panelu počas manipulácie a inštalácie. Štvorcové rúrkové profily je možné zvoliť podľa veľkosti panelu a rozstupu podpier.
Montážne rozhranie
Spojovacie body môžu byť pripravené pre ochranné stĺpiky, konzoly a priľahlé panely. Polohy otvorov a detaily upevnenia sú potvrdené z inštalačného plánu pred výrobou.

Obrábacie centrá
Panely môžu obklopovať obrábacie centrá a definovať obvod zariadenia bez toho, aby bránili operátorovi vo výhľade na pracovnú oblasť.
CNC sústruhy
Ochranné sekcie môžu byť usporiadané okolo otáčacieho zariadenia podľa polohy stroja, servisného prístupu a okolitej podlahovej plochy.
Automatizované bunky
Viaceré panely možno spojiť do obvodu okolo obrábacích buniek, ložných plôch a zón manipulácie s materiálom.

20 × 50 mm
Užší otvor poskytuje užší rozostup ôk tam, kde je potrebný obmedzený prístup cez panel.
25 × 25 mm
Štvorcový otvor poskytuje vyváženú konfiguráciu pre viditeľnosť, pevnosť siete a fyzické oddelenie.
50 × 50 mm
Väčší otvor poskytuje otvorenejší pohľad, kde usporiadanie stráženia umožňuje požadovanú vôľu.

Uhlíková oceľ
Uhlíková oceľ je vhodná pre rámové zvárané sieťové panely používané vo všeobecných priemyselných výrobných oblastiach. Rozmery drôtu a rámu je možné zvoliť podľa konfigurácie panelu.
Práškové lakovanie
Práškové lakovanie poskytuje jednotný konečný povrch pre vnútorné výrobné prostredie. Špecifikáciu náteru je možné zvoliť podľa okolitých podmienok.
Pozinkovaná povrchová úprava
Pozinkovanú oceľ je možné zvoliť pre oblasti, kde je potrebná dodatočná odolnosť proti korózii. Výber povrchovej úpravy by mal brať do úvahy vlhkosť, vystavenie chladiacej kvapaline a podmienky čistenia.

Obvod stroja
Šírka panelu by mala kopírovať pôdorys stroja a umiestnenie podpory. Konzistentné veľkosti modulov pomáhajú udržiavať zarovnanie po celom obvode ochrany.
Prístupové oblasti
Miesta údržby, miesta nakladania a kontrolné oblasti by mali byť identifikované pred dokončením rozmerov panelov.
Rozloženie podlahy
Výška panelu a rozstup podpier by mali zodpovedať dostupnej podlahovej ploche, polohe stroja a požadovanej pracovnej vzdialenosti.

Pevné panely
Skrutkové spoje možno použiť pre trvalé profily. Polohy pripojenia by mali byť zarovnané s nosnými stĺpikmi a priľahlými panelmi.
Odnímateľné časti
Odnímateľné panely môžu byť špecifikované pre oblasti vyžadujúce pravidelnú údržbu stroja alebo prístup ku komponentom. Rozmery panelov by mali umožňovať praktické vyberanie a manipuláciu.
Integrácia dverí
Sekcie s výkyvným alebo posuvným prístupom môžu byť začlenené do usporiadania panelov tam, kde je potrebný prístup personálu alebo materiálu.

Kontrola zvarov
Zvarené priesečníky sa kontrolujú z hľadiska konzistentného spojenia a bezpečného pripevnenia pletiva k rámu.
Kontrola rozmerov
Šírka panelu, výška, otvor oka, priemer drôtu a rozmery rámu sa kontrolujú podľa výrobného výkresu alebo špecifikácie objednávky.
Kontrola povrchu
Hotové panely sú pred balením skontrolované z hľadiska pokrytia náterom, viditeľných povrchových chýb a značiek po manipulácii.
Špecifikácia projektu
Pre cenovú ponuku uveďte šírku a výšku panelu, otvor oka, priemer drôtu, profil rámu, povrchovú úpravu, množstvo a montážne detaily. Na potvrdenie spojov panelov, polohy stĺpikov, prístupových sekcií a miest upevnenia pred výrobou možno použiť rozloženie stroja alebo výkres.
